XC60系列芯片

XC60系列芯片是一款非常低的功耗、高性能和高度集成的SoC芯片,具有蓝牙5.0BLE/2.4G收发器。它集成了高性能的2.4GHz射频收发器,丰富的基带,32位单片机带FPU和各种外围FPU。它支持32KByteOTP和24KByteRAM,使可编程协议和配置文件支持定制的应用程序。
热线电话:13774255715
概述

      XC60系列芯片是一款非常低的功耗、高性能和高度集成的SoC芯片,具有蓝牙5.0BLE/2.4G收发器。它集成了高性能的2.4GHz射频收发器,丰富的基带,32位单片机带FPU和各种外围FPU。它支持32KByteOTP和24KByteRAM,使可编程协议和配置文件支持定制的应用程序。

      XC60系列芯片采用先进的55nmCMOS低泄漏工艺制造,提供了高的集成性、小的功耗、低的泄漏电流和降低的BOM成本,同时简化了整个系统设计。丰富的外围设备包括11通道通用ADC、电源复位(POR)、UART/SPI/I2C和高达36GPIO,这进一步降低了系统的整体成本和尺寸。

      XC60系列芯片的功率范围为1.65到3.63V,在Tx和Rx模式下功耗非常低,在电池操作系统中寿命长,同时保持良好的射频性能。该设备可以进入一个超低功率睡眠模式,其中寄存器和保留内存内容被保留,而低功率振荡器和睡眠计时器被打开。

特征

Bluetooth 5.0 BLE/2.4G RF SOC

Operation voltage 1.65 V to 3.63 V

32KB OTP8KV ESD -95 dBm Sensitivity@1Mbps

-99 dBm Sensitivity@250Kbps

Maximum 6 dBm output power

Maximum 10 dBm output  power@250/125K mode

Low Jitter 32K RC oscillator

32bit MCU max 64MHz

surpport XIP, 256KB flash optional

24 KByte data RAM+96KB ROM

I2Cs, high speed SPI,3 UART

11-channel 10-bit General ADC

PWM(max 6, 4wi inv),7/10/12bit

keyscan 18*8

1 comparator11 30mA GPIO

1 PGA,0~42.3dB/1.6dB step

6 *32bit Time Counter

1.6 uA in Sleep Mode

5uA in Suspend Mode

15 mA Transceiver RX Active

5 mA Transceiver TX Active

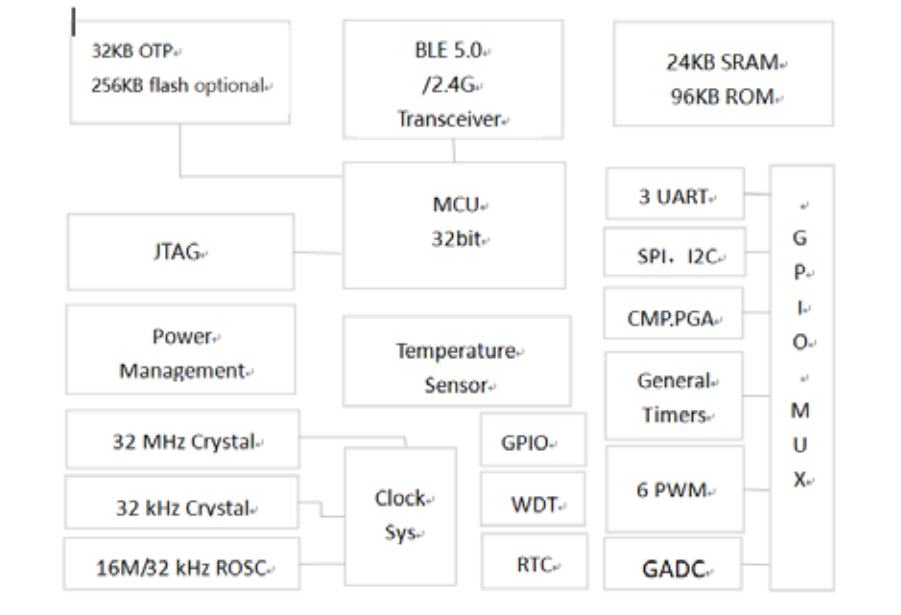

方框图


XC60系列产品选择

产品型号

封装形式

GPIO个数

Flash容量

是否支持OTA

XC6028

6x6mm Qfn48

35

256KByte

yes

XC6022

4x4mm Qfn32

24

256KByte

yes

XC6020

SSOP16

9

256KByte

yes

XC6010

SSOP16

9

2Kbit eeprom

no

XC6000

SSOP16

9


no

XC6030

7x7mm LQFP48

36

256KByte

yes


引用
HID应用
照明控制
无线传感器网络
接近并找到我
